厂区监控网络老掉线？15年弱电人一次讲清楚

    很多做弱电的兄弟，在厂区、写字楼装监控的时候，常常会听人提起VLAN。刚入行那会儿我也纳闷，交换机上明明插满了线，数据能通不就行了，为什么要费劲去划这个VLAN？今天咱们就把它掰开揉碎了说清楚。

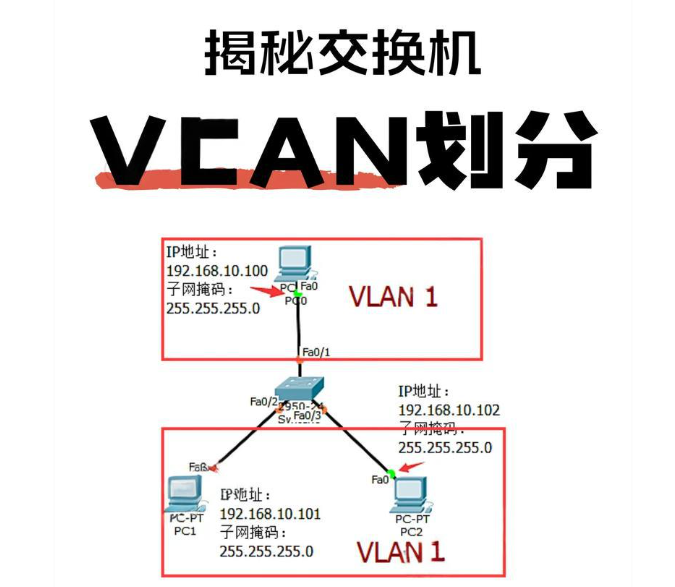

VLAN到底是个什么东西？

VLAN的全称是虚拟局域网。你可以把它想象成一把无形的刀，把一台物理上的交换机，从逻辑上切成好几台独立的小交换机。这些小交换机之间彼此隔离，互不干扰。

   举个例子，你拿一台24口的交换机，通过配置把前8个口划成一个组，中间8个口划成另一个组，后8个口再划成一个组。这三个组各自独立工作，设备之间默认是没法直接通信的。这种逻辑上的分组，就是VLAN。

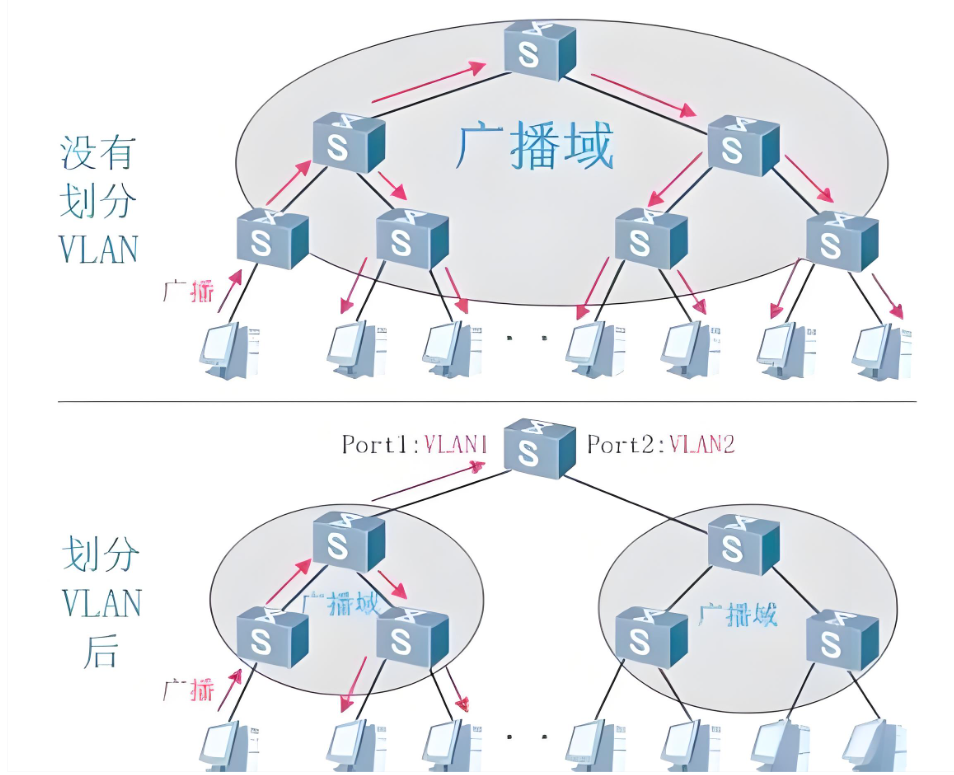

不划分VLAN会怎样

   弱电现场最常见的情况就是，一套交换机同时连着监控摄像头、办公电脑和访客WiFi。如果不做VLAN划分，这里面所有的设备就待在同一个广播域里。

    什么叫广播域？说白了就是，网络里任何一台设备发出一条广播消息，其他所有设备都得停下来听一听。设备少的时候感觉不出来，一旦设备多了，尤其是监控数据流这么大的场景，广播消息满天飞，很容易引发广播风暴。结果就是摄像头频繁掉线、回放预览转圈圈，画面卡得没法看。

划分VLAN的三个硬核作用

    第一个作用是分割广播域，降低网络负载。把摄像头单独划一个VLAN，办公电脑在另一个VLAN，广播流量就只在各自的网段里转发，不会再跑过来占用监控的带宽。即便办公网那边有人下载大文件或者中病毒发广播包，监控这边照样稳如泰山。

    第二个作用是安全隔离。监控网段和办公网段在二层上是隔开的，办公电脑默认没法直接访问摄像头的管理地址，想进监控后台就更不可能了。访客WiFi单独划一个VLAN，他们只能上互联网，连公司内网都摸不着边，从根本上防止了内网电脑中毒后横向传播、篡改监控录像这种恶性事件。

    第三个作用是方便运维管理。按场景把网络切分成监控、办公、门禁等不同VLAN，排查故障的时候就轻松多了。一旦某个摄像头掉线，你只需要在对应VLAN的范围内找原因，不用拿着手机全网段挨个去ping，省时省力。

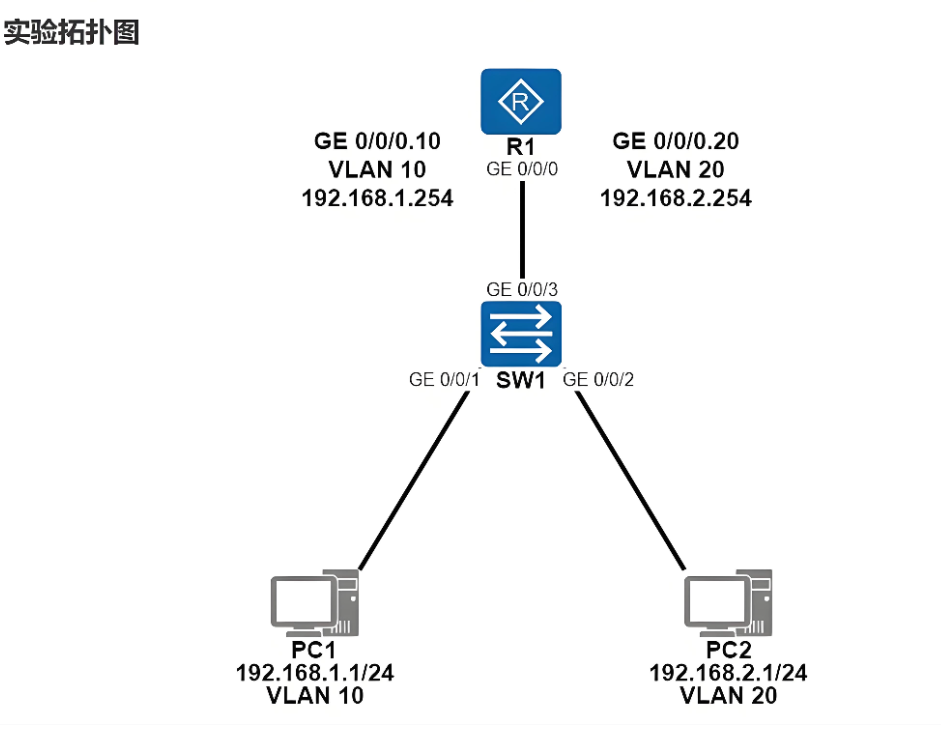

跨VLAN通信和选型提醒

    这里要提醒一下，跨VLAN的设备想要互相通信，比如让办公电脑能访问监控录像服务器，光靠二层交换机做不到。这时候必须搭配三层交换机，通过三层路由功能把不同的VLAN连通起来。

    小商铺装四五个摄像头，不划VLAN也能凑合用。但超过30路摄像头、多业务共存的项目，划分VLAN已经是标准施工规范了，别图省事跳过这一步，后期出了问题折腾的时间远比前期配置的时间多得多。
