大于250台监控摄像头如何规划IP地址?

作者:admin 发布时间:2022-12-29 22:30:35点击:51

 很多网友关心,关于250个以上的监控摄像头这种项目工程如何规划IP地址? 笔者现在作一个全方的祥细介绍,弱电从业者无论是弱电的哪方面,都需要跟ip地址打交道,通常我们也会经常听到公网、内网?那什么是公网ip地址呢?什么是私网ip地址呢?为什么我们常见到的ip地址以192.168开头呢?等这些问题都作解答。

  很多弱电同行遇到的问题,就是一个网段只能容纳254个摄像机,但是我现在项目比较大,都有200多个摄像机了,该如何分配IP地址呢?

  我们今天统统来了解一下。

  首先关于内、外网的定义:

  内、外网是相对于防火墙而言的,在防火墙内部叫做内网,反之就是外网。在一定程度上外网等同于公网,内网等同于私网。


  一、IP地址分类

  公网地址是指在因特网上直接可达的地址,如果你有一个公网地址,那就意味着你不但能访问别人,还能被人访问。公网地址是架设各种服务器必不可少的条件。


  A类:10.0.0.0到127.255.255.255主要分配给大量主机而局域网网络数量较少的大型网络

  B类:128.0.0.0到191.255.255.255一般用于国际性大公司和政府机构

  C类:192.0.0.0到223.255.255.255用于一般小公司校园网研究机构等

  D类:224.0.0.0到239.255.255.255用于特殊用途,又称作广播地址

  E类:240.0.0.0到255.255.255.255暂时保留。


  二、私有地址

  网络中的主机需要通信,需要使用一个IP地址,目前我们普遍使用的IPv4的地址,分为A、B、C、D、E五类,在上面已经列出,其中A、B、C类是我们常见的IP地址段。在这三类地址中,大多数为公有地址,需要向国际互联网信息中心注册。在IPv4地址中预留了3个IP地址段,作为私有地址,共家庭、企业、学校等内部组网使用。

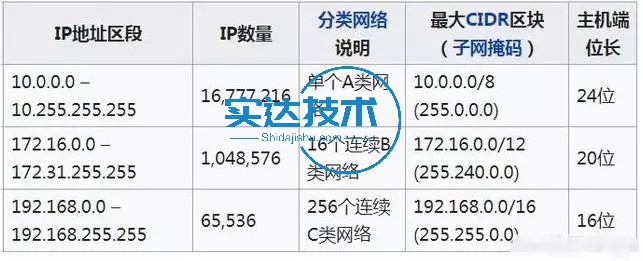

  私网地址


除了这三个ip地址段为私有ip地址外,其它的都为公网ip。

  这些地址已被声明私有化,任何内网中的设备可以任意使用这些地址,但是在这三个范围内的IP地址不允许出现在Internet(外网)上。所以我们平台在内部组网时用的比较多,比如监控项目与公司内部电脑ip设置,用的多的就是192.168.xx。

  通常情况下,按照需要容纳的主机数选择私有地址段。家庭网络规模比较小,一个C类地址,192.168.1.x可以容纳254个终端,足够使用。


      学校或者大型企业可能使用B类甚至A类作为内部网络的地址段。比如手机上网很可能获取的也是一个10开头的内网地址,而不是公网地址。


三、NAT地址转换

  私网地址只能在局域网中使用,不同的局域网可以使用同样的私网地址,私网地址是不能出现在互联网上的。那么私网地址如何访问互联网呢?这就需要用到NAT地址转换,将内网地址映射到外网地址。

  而NAT地址转换它实现内网的IP地址与公网的地址之间的相互转换,将大量的内网IP地址转换为一个或少量的公网IP地址,减少对公网IP地址的占用。

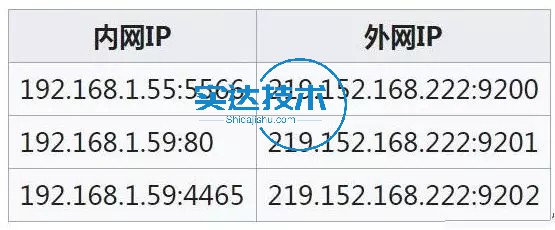

  家庭网络普遍使用端口映射的方式,NAT的核心是一张映射表(源IP地址,源端口,目的IP地址,目的端口),将内网源IP地址和端口映射到同一个公网地址的不同端口,如下图所示:

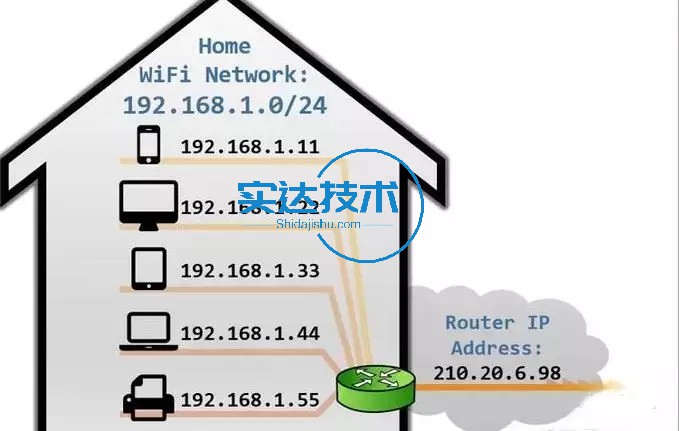

由于家庭网络由于网络规模比较小,通常使用了192.168开头的私网地址,光猫拨号获取了一个公网地址(或者运营商私网地址),通过NAT方式的映射到这个公网地址的不同端口,访问互联网。主要注意的NAT模式和路由模式是不同的。

  简单了解了关于IP的那些知识,那么重点来了,现在监控项目越来越大,动不动就几百个摄像机了,IP地址咋设置呢?


  四、实例操作超过255个摄像机怎么设置IP

  很多朋友都问到,对于大型监控项目如何设置ip地址?

  对于监控项目来说,很多故障的原因都是跟ip地址设置不当有关,如ip冲突,或者有几路监控图像没有显示等,都是跟ip有一定关联,合理的分配ip地址十分重要。


  一、为什么要合理分配IP

  对于小型监控项目来说,ip地址的设置比较简单,大部分的人都不会出错,对于超过254个点位的监控项目来说,就有些容易出错了,为什么呢?

  第一、如果超过254个点位不划分网段的话,让系统自动分配ip地址的话,容易产生ip冲突。

  第二、如果划分网段的话,在ip地址的分配与子网掩码的设置成了问题,部分朋友对ip地址分配不熟,容易出错。

  那么怎么办呢?划分网段是合理的方式。


  二、大型网络如何分配ip

  对于超过254个点位的监控,虽然不划分网段我们也能够分配ip地址,但一个好的网络规划不单单是简单、勉强的实现功能,更需要注重的是后期的维护与整个网络清晰性与扩展性。

  我们就以实例来看看如何分配ip地址。

  一个厂区的监控工程,分为四个区域,共300个点位,所有设备在一个内网中,主干线通过光缆连接,有两个区域是各70个点位,其它的两个区别是各80个点位,如何来设置他们的ip地址。

  首先来分析。


  要实现这300个点位的监控,实现的方法有两种:


  第一种:不划分网段

  第一种就是不划分vlan,都用二层交换机,直接ip地址可以设置成IP地址范围是192.168.0.1—192.168.1.254,子网掩码为255.255.254.0,共有500个ip地址可以使用,完全足够。

  有朋友可能会有疑问,255.255.254.0这个子网掩码是怎么得出来的,为什么不是255.255.255.0呢?

  子网掩码计算

  这里面单独来说明IP地址范围192.168.0.1—192.168.1.254,这个网段的子网掩码为什么是255.255.254.0?

  这段ip地址范围里面包括两个ip段。

  第一个ip段是:192.168.0.1—192.168.0.254 它的子网掩码是255.255.255.0。

  第二个ip段是:192.168.1.1—192.168.1.254,它的子网掩码是255.255.254.0。

  通俗来说,它们共同的子网掩码就是255.255.254.0。


  第二种:划分网段

  这里面我们着重来看下划分网段的方式,使用三层交换机可以直接划分四个网段。

  主监控地址:192.168.1.1 255.255.252.0

  A区地址:192.168.1.2~192.168.1.254 掩码 255.255.252.0 网关192.168.1.1

  B区地址:192.168.2.1~192.168.2.254 掩码 255.255.252.0 网关192.168.1.1

  C区地址:192.168.3.1~192.168.3.254 掩码 255.255.252.0 网关192.168.1.1

  D区地址:192.168.4.1~192.168.4.254 掩码 255.255.252.0 网关192.168.1.1

  这里面每个网段都可以容纳250个点位以上,是完合足够分配每个区域的ip地址的,另外,后续每个区域若有增加点位,都是有足够的预留,值得注意的是,这里面接入层交换机是需要合理的分配,接入层交换机的选择,我们之前有提到过,这里不做过多说明。


  那么这样划分网段有什么好处呢?

  四个区域ip地址比较明显了,如果那个摄像机有问题,可以直接通过批量ping ip地址可以很快定位到那个摄像机出了问题,同时也可以有效防止ip冲突,ip是网络故障中出现频率比较高的问题,也可以减少广播风暴。

  第三种:选择双网口的录像机

  我们先来看看双网口硬盘录像机的两种网络工作模式:网络容错VS多址设定


  网络容错

  两张网卡使用相同的IP地址,选择“主网卡”,可选择LAN1或LAN2为主网卡,当一块网卡的网络出现故障时,系统启用备份网卡来保证系统的网络工作正常。

  多址设定

  两张网卡参数相互独立,网卡相互工作,选择“网卡选择”可分别对LAN1和LAN2进行设置。可选择一张网卡为默认路由,当系统主动连接外部网络时,数据由默认路由转发。

  了解了双网口录像机的两种网络工作模式以后,大家可以看出来,添加跟硬盘录像机不是一个网段的摄像机的时候,我们使用的就是多址设定这种网络工作模式,具体怎么使用呢?

  现在就来教你~


  我们假设现在录像机LAN1口接的路由器的IP地址是192.168.1.1,而我们需要添加的摄像机的网段可以是http://192.168.0.XXX这个网段的。

  此时进入录像机主菜单-系统配置-网络配置-基本配置,将工作模式改成多址设定,网卡选择LAN1,给LAN1分配IP地址192.168.1.100以及其他网络参数,因为此时LAN1是用来连接路由的,所以,我们默认路由选择LAN1。

  我们将连接摄像头的网线接到录像机的LAN2口,网卡选择LAN2,给LAN2分配IP地址为192.168.0.100。

  此时录像机就有两个IP地址,LAN1口用来与外网连接,做外网访问,LAN2口用来连接摄像头,我们再去通道管理-IP通道管理里面添加摄像头,就能既连接外网又能看到监控的画面了。
