农贸市场安防视频监控系统解决方案

作者:admin 发布时间:2022-10-08 13:21:40点击:116

   随着安全防范体制和技术的进一步完善和提高,使得综合服务行业完全有条件、有能力应用最新的高新科技成果,带领全行业步入一个新的台阶,提供最先进最及时的个性化服务,树立行业形象,并能够高效的为用户服务。为促进一个新兴的行业----手工业厂房实现现代化、高效管理的具体要求,现提出结合现今行业发展水平,利用先进技术,采用安全可靠的网络监控解决方案,将监控系统“集成化,网络化”是符合服务行业保卫工作发展需要的。为了充分满足和切实保障某农贸市场对高标准文明、安全工作和实际营业的要求,创造一个安全、舒适、高效的办公、营业环境,有效的制止不法行经及遏止犯罪行为的进行和恶化,最大程度的杜绝和防范各种偷窃、威胁和暴力事件的发生,以保障财产、工作人员与客户的生命安全,必须建立、加强和完善全方位、高质量、稳定可靠的安全防范系统。


  本方案主要针对某农贸市场监控安装弱电智能化系统工程的视频监控系统进行设计,考虑到整个随州安防监控系统的可行性、先进性以及可扩展性,本项目采用全网络数字架构,选用的产品性能卓越,兼容性好,易扩展,管理方便,操作简单,能满足监控系统的所有基本要求。整个系统的设计真正意义上实现一个完善、先进、可靠、稳定,同时又具有自我升级和扩展功能的强大安全防范系统。

某农贸市场弱电智能化系统工程安防视频监控系统采用前端网络数字摄像机(IPC),通过以太网络连接前端数字摄像机,把摄像机视频信号进行编码、压缩、存储、预览、管理、网传等,每台摄像机通过局域网设置独立IP接入。

本方案在考虑视频监控系统的完整性和先进性之外,充分考虑了和其他系统的联动,包括消防报警系统和门禁系统等。

需求分析
视频监控系统将不仅仅局限于被动地提供视频画面,更要求系统本身有足够的智能,能够识别不同的物体,发现监控画面中的异常情况,以最快和最佳的方式发出警报和提供有用信息,从而更加有效地协助安全人员处理危机,并最大限度地降低误报和漏报现象,成为应对袭击和处理突发事件的有力辅助工具,以提高用户的投资回报,有力的保护人生安全或财产安全。

总体设计
1)对指定的区域、通道进行24小时全天候监控。

2)能方便地遥看监视指定的区域图像,实现同时显示所有摄像机图像。

3)监控配备网络摄像机(包括网络半球、网络摄像机)、中心管理平台,建立以监控机房控制中心为中心的集中式监控系统。

4)针对手工业厂房公共区域的各个位置,根据实际需求分析,设计监控点位。

前端网络摄像机直接通过网线接入初级交换机(不超过75米)

电梯半球通过与电梯厂家配置随行电缆的情况确定架构方式:数字半球摄像机+楼层显示器+编码器用网线接入交换机方式;

前端所有视频流通过网线/光纤进入接入层交换机,再通过监控专网进入X86网络存储服务器。

网络键盘可以实现所有操作,加上解码器实现视频上墙显示、监看。

摄像部分:



摄像部分是视频安防系统的前沿部分,是整个系统的“眼睛”。它布置在被监视场所的某一位置上,使其视角能覆盖整个被监视场所的各个部位,并将被监视场所的情况变成图像信号传送到控制中心的监视器上。

根据所要监控对象的不同情况,选择不同种类的高清网络摄像机,以达到最佳的监控安装效果。例如对公共活动场所大厅的监控需求,宜选用带云台网络摄像机,既能达到大范围全面监控的目的,又能细致地观察到具体某个活动对象发生异常的清晰图像;对各种出入口的监控,宜选用固定式网络摄像机,不间断地监控固定区域,保证监控记录的无间断;而对于室内重要通道等的监控,则宜选用半球型网络摄像机,既能达到监控某个具体位置的实时的高清图像,又美观、隐蔽。

系统采用数字传输图像信号,可在安保控制中心集中对重点部位的摄像机进行实时图像监控、录像记录。所有室内网络摄像机电源交换机POE供电,室外摄像机采用安保中心集中供电的方式,以确保系统的高清图像质量。

传输部分:

本系统视频信号传输采用六类网线/光纤,前端摄像机到接入交换机的网线距离不超过75米,室外网络摄像机采用防水六类网线/光纤。电梯摄像机采用数字摄像机加编码器的形式传输到监控中心。

终端控制与显示部分:

系统终端设备由:核心交换机,X86网络存储服务器、X86管理平台服务器、高清解码器,拼接屏、操作台等组成。

在本方案中采用X86网络存储服务器进行录放像。

视频监控系统要求录像资料全实时(保证25fps),图像清晰,保存30天。系统所有资料实现在线保存,无需更换硬盘,从而减少了由于手工操作带来的故障,增加了系统稳定性。查询手段可以通过多种查询条件对数据进行检索,对存储的视频数据也可以离线单独保存使用。

选用6T监控专用硬盘需要72块

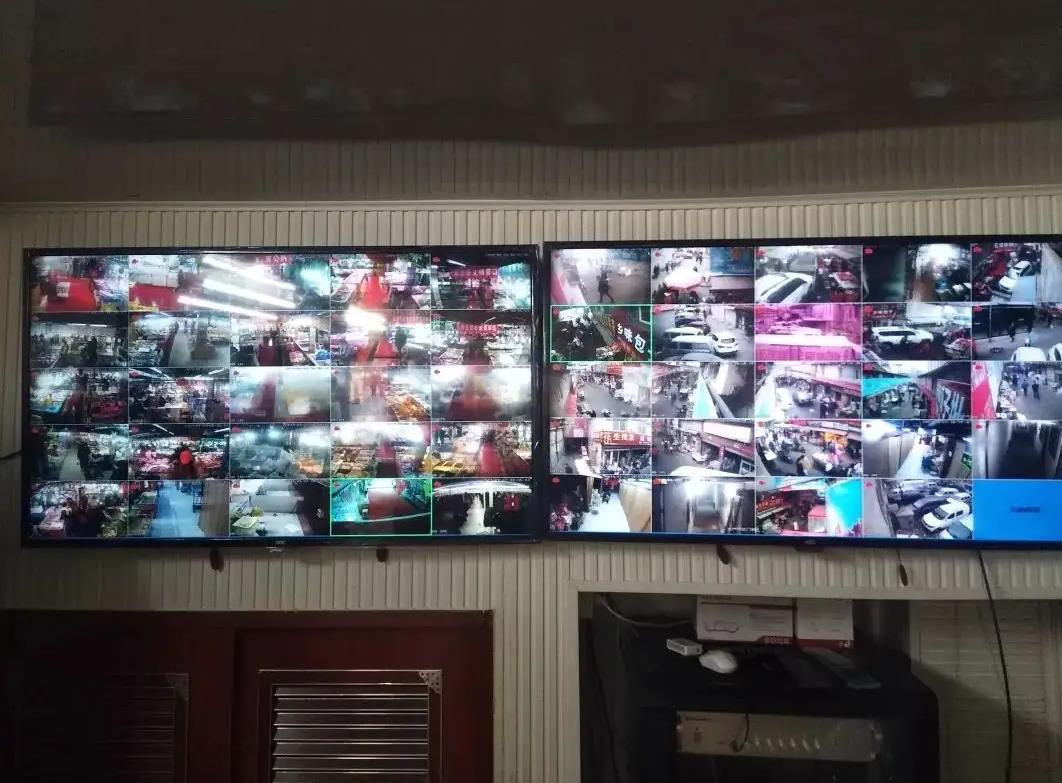

显示部分由9台46”液晶监视器拼接组成。系统可进行高清晰度的监看,便于及时处理突发事件。



前端点位设计

根据本项目手工业厂房建筑结构特点和技防标准要求在各重点防范区域设置摄像机。

本次项目监控布点主要针对如下几个重点部位:

加工厂与外界相通的出入口(重点监看人员面部特征和体貌特征,如眼镜、痣、疤痕、发型,眉眼;男女、着装、颜色、身高、胖瘦等特征);

各楼层楼梯出入口(监看人员面部特征和体貌特征);

加工车间走廊(监看人员面部特征和体貌特征,每个加工车间分别设置广角摄像机和工位特写摄像机);

接待区(监看人员面部特征和体貌特征);

各个展厅(监看人员面部特征和体貌特征);

总配电间、计算机房出入口(监看重要机房的人员出入情况、记录进出人员面部特征);

系统对各区域实行实时监视录像,并设置摄像点与入侵报警系统配合进行随动录像。本次建成的监控系统将实时地、直观地观察、掌握上述区域现场情况和态势。考虑到某农贸市场的安全级别,室外所有摄像机分辨率均为1080P,室内所有摄像机分辨率均为1080P,同时对所有场所的监看视频,保存30天,以备后期查询。

摄像机朝向分析
本项目一层与外界相通的出入口摄像机设置时,为了避免逆光,并保证朝向一致,与外界相通的出入口摄像机由外朝内监看,保证拍摄到离开工厂的人员的正面,做到朝向一致。

其他各楼层的楼梯出入口摄像机设置时,统一监看进入本层的人员的正面,做到朝向一致。

传输部分设计
本次设计前端摄像机全部采用UPS统一供电,UPS供电线路部署到每个楼层,UPS供电电压为220V,通过变压后输出给前端摄像机,直流供电线路采用RVV2*1.0;楼层弱电井交换机供电也统一采用UPS电源。220V交流供电线路可采用RVV3*4.0。

前端摄像机通过一根六类网线接至最近的接入层交换机,为了图像的稳定传输距离应保证在75m以内。

接入层交换机通过六类网线接至安全监控中心的设备网核心交换机,实现图像的上传。

承载网设计
传输线路是指将前端设备的信号传输至中心控制设备的各类线路,这部分的造价虽小,但关系到整个电视监控系统的图像质量和使用效果,因此要选择经济、合理的传输方式。本方案设计传输架构图如下:
传输子系统主要依托于智能建筑综合布线系统,由于本设计使用的是网络摄像机,大部分前端网络摄像机通过双绞线将图像汇集到楼层交换机,另一部分高清摄像机则通过光纤电缆连接到楼层交换机,楼层交换机再通过光纤传输连接到监控中心的核心交换机上,核心交换机再通过双绞线连接相应的服务器及设备。
在传输网络中,本设计使用了流媒体技术,大大地降低了网络中的带宽限制。当用户需要预览时,尤其是多个用户需要预览同一路图像时,流媒体将从前端取流,并进行视频流的分发,包括后端的录像存储、上墙、和客户端的预览,对前端而言只需要取一路视频流。这样大大地减少了网络的负荷。
本项目共设计20台24口千兆接入/千兆上传接入交换机,安全控制中心设置1台核心交换机,最大限度地提高可靠性。核心交换机为一台24口万兆级交换机,保证整个数据交换的交换性能的稳定运行
